Назначение
Агрегаты и насосы трехплунжерные кривошипные ПТ и Т предназначены для перекачивания нейтральных и агрессивных жидкостей,
нейтральных к материалам гидравлической части с кинематической вязкостью не более 800 мм2/с (8 Ст) с температурой, в зависимости от исполнения, от 243 К до 473 К (от минус 30 до плюс 200 °С). Допускаемое содержание твердых неабразивных частиц в перекачиваемой жидкости не более 0,2 % по массе, допускаемые размеры не более 0,2 мм. Насосы и агрегаты применяются в производствах, требующих высоких давлений, в том числе взрыво- и пожароо-пасных (например, гидравлическая очистка технологического оборудования). Также применяется в качестве питательных насосов передвижных, паропроизводящих установок.
Конструкция

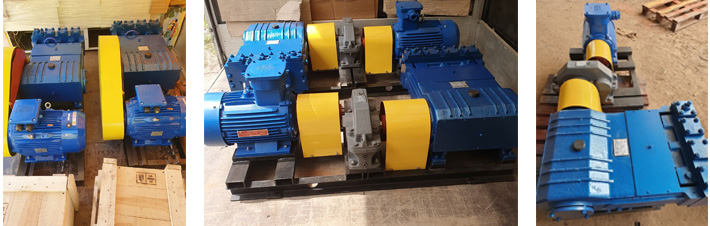

Агрегат трехплунжерный кривошипный состоит из электровигателя и насоса, установленных на общей раме. Насосы могут эксплуатироваться с приводом от электродвигателя, двигателя внутреннего сгорания или дизеля. Соединение насоса и электродвигателя может осуществляться через клиноременную передачу, через редуктор или непосредственно через муфту.
Насос трехплунжерный состоит из приводной и гидравлической частей. Приводная часть содержит коленвал для преобразования вращательного движения двигателя в возвратно-поступательное движение плунжеров.
Гидравлическая часть состоит из гидроблока, плунжеров, сальниковых уплотнений, всасывающих и нагнетательных клапанов, предохранительного клапана. Предохранительный клапан отрегулирован на номинальное рабочее давление, а при необходимости клапан может быть отрегулирован на другое давление. Агрегаты могут подключаться к устройствам, регулирующим частоту вращения двигателя.
Обозначение
Пример обозначения агрегата:
2.3 ПТ-1/40 Д1-А3-У3 ТУ У 29.1-38136281-005:2012,
где:
2.3 —габарит насоса по нагрузкам на рабочие органы, быстроходности и размерам приводной части (1 .1; 1.2; 1.3; 2.3);
ПТ — тип агрегата по конструкции приводной части (со встроенным (пристроенным) редуктором — Т;
без встроенного редуктора — ПТ);
1 — подача агрегата, м3/ч;
40 — давление на выходе из насоса, МПа;
Д —исполнение насоса по материалу гидравлической части (из хромистых сталей типа 20Х13 или 40Х13 — Д; из хромоникелевых сталей типа 12Х18Н10Т — К);
1 —по конструкции гидравлической части (без охлаждения (обогрева) гидравлической части с подводом к уплотнению смазывающей или охлаждающей жидкости —1; без охлаждения (обогрева) гидравлической части с подводом к уплотнению смазывающей, охлаждающей, промывочной или гидрозатворной жидкости -2; с охлаждением (обогревом) гидравлической части, с подводом к уплотнениям смазывающей, промывочной, охлаждающей или гидрозатворной жидкости -4);
А — исполнение агрегата по степени взрывозащищенности электродвигателя (с электродвигателем в общепромышленном исполнении — А; во взрывозащищенном исполнении — В);
3 —исполнение по способу соединения насоса и электродвигателя (через клиноременную передачу —1; через редуктор — 2; непосредственно через муфту — 3);
У — климатическое исполнение (У, Т, УХЛ);
3 — категория размещения (2, 3, 4);
ТУ У 29.1-38136281-005:2012 – номер технических условий по которым изготавливается насос.
На базе насосов типа ПТ и Т изготовляются установкиУН, УПГ и УПГД.
Типоразмер |
| Давление на |
|
|
|
|
1.1ПТ-0,16/2,5 | 0,16 | 2,5 | Д1-А1, Д1-В1 | 970 | 0,37 | 135 |
1.1ПТ-12 | 0,32-0,50 | 40 | Д2 | - | - | 105 |
1.1ПТ-16 | 0,5-1,0 | 20 | Д1 | - | - | 100 |
1.1ПТ-0,8/16 | 0,8 | 16 | Д1-Д3 | 730 | 5,5 | 300 |
1.1ПТ-25 | 1,25-2,50 | 8 | Д1 | - | - | 100 |
1.1ПТ-2,5/8 | 2,5 | 8 | Д1-А3 | 730 | 7,5 | 300 |
1.1ПТ-32 | 2,5-4,0 | 6,3 | Д1 | - | - | 100 |
1.1ПТ-4/6,3 | 4 | 6,3 | Д1-А3 | 730 | 11 | 320 |
1.2ПТ-1(2)-12 | 0,25-0,5 | 16-100 | Л | - | - |
|
1.2Т-2-12 | 0,25-0,5 | 16-100 | Л | - | - |
|
1.2ПТ-1(2)-12-Q/P | 0,25-0,5 | 16-100 | А | 730-1470 | 3-18,5 |
|
1.2Т-2-12-Q/P | 0,25-0,5 | 16-100 | Б | 730-1470 | 3-18,5 |
|
1.2ПТ-1(2)-16 | 0,5-1,0 | 20-63 | Л | - | - | 275 |
1.2Т-2-16 | 0,5-1,0 | 20-63 | Л | - | - | 280 |
1.2ПТ-1(2)-16-Q/P | 0,5-1,0 | 20-63 | А | 730-1470 | 5,5-30 |
|
1.2Т-2-16-Q/P | 0,5-1,0 | 20-63 | Б | 730-1470 | 5,5-30 |
|
1.2ПТ-3-16-1,25/40 | 1,25 | 40 | Б | 730 | 30 | 635 |
1.2ПТ-1(2,3)-25 | 1,25-2,5 | 8-25 | Л | - |
| 275 |
1.2Т-2-25 | 1,25-2,5 | 8-25 | Л | - |
| 280 |
1.2ПТ-1(2)-25-Q/P | 1,25-2,5 | 8-25 | А | 730-1470 | 7,5-22 |
|
1.2Т-2-25-Q/P | 1,25-2,5 | 8-25 | А | 730-1470 | 7,5-22 |
|
1.2ПТ-3-25-3,2/16 | 3,2 | 16 | Б | 730 | 22 | 635 |
1.2ПТ-1-25-1,25/25 | 1,25 | 25 | А | 730 | 11 | 550 |
1.2ПТ-1-25-1,6/20 | 1,6 | 20 | А | 970 | 11 | 525 |
1.2ПТ-2-25-1,6/25 | 1,6 | 25 | А | 970 | 15 | 550 |
1.2ПТ-2-25-2,5/16 | 2,5 | 16 | А | 1470 | 15 | 520 |
1.2Т-2-25-1,25/25 | 1,25 | 25 | Б | 730 | 11 | 560 |
1.2Т-2-25-1,6/20 | 1,6 | 20 | Б | 970 | 11 | 535 |
1.2Т-2-25-1,6/25 | 1,6 | 25 | Б | 970 | 15 | 560 |
1.2Т-2-25-2,5/16 | 2,5 | 16 | Б | 1470 | 15 | 560 |
1.2ПТ-1(2)-36 | 3,2-5,0 | 1,6-12,5 | Л | - | - | 310 |
1.2Т-2-36 | 3,2-5,0 | 1,6-12,5 | Л | - | - | 350 |
1.2ПТ-1(2)-36-Q/P | 3,2-5,0 | 1,6-12,5 | А | 730-1470 | 3-22 |
|
1.2Т-2-36-Q/P | 3,2-5,0 | 1,6-12,5 | Б | 730-1470 | 3-22 |
|
1.2ПТ-1-36-2,5/10 | 2,5 | 10 | А | 730 | 11 | 580 |
1.2ПТ-1-36-3,2/8 | 3,2 | 8 | А | 970 | 11 | 560 |
1.2ПТ-1-36-4/6,3 | 4 | 6,3 | А | 970 | 11 | 560 |
1.2ПТ-1-36-4/10 | 4 | 10 | А | 970 | 15 | 585 |
1.2ПТ-2-36-5/10 | 5 | 10 | А | 1470 | 18,5 | 590 |
1.2Т-2-36-2,5/10 | 2,5 | 10 | Б | 730 | 11 | 595 |
1.2Т-2-36-3,2/8 | 3,2 | 8 | Б | 970 | 11 | 590 |
1.2Т-2-36-4/6,3 | 4 | 6,3 | Б | 1470 | 11 | 555 |
1.2Т-2-36-4/10 | 4 | 10 | Б | 1470 | 15 | 590 |
1.2Т-2-36-5/10 | 5 | 10 | Б | 1470 | 18,5 | 590 |
1.2ПТ-1(2)-45 | 5-8 | 1-8 | Л | - | - | 310 |
1.2Т-2-45 | 5-8 | 1-8 | Л | - | - | 350 |
1.2ПТ-1(2)-45-Q/P | 5-8 | 1-8 | А | 970-1470 | 3-22 |
|
1.2Т-2-45-Q/P | 5-8 | 1-8 | Б | 970-1470 | 3-22 |
|
1.2ПТ-1(2)-55 | 8,0-12,5 | 0,63-5,0 | Л | - | - | 310 |
1.2Т-2-55 | 8,0-12,5 | 0,63-5,0 | Л | - | - | 350 |
1.2ПТ-1(2)-55-Q/P | 8,0-12,5 | 0,63-5,0 | В | 970-1470 | 3-22 |
|
1.2Т-2-55-Q/P | 8,0-12,5 | 0,63-5,0 | Г | 970-1470 | 3-22 |
|
1.2ПТ-1-55-8/4 | 8 | 4 | В | 970 | 11 | 560 |
1.2ПТ-1-55-10/4 | 10 | 4 | В | 970 | 15 | 585 |
1.2ПТ-2-55-12,5/2,5 | 12,5 | 2,5 | В | 1470 | 11 | 530 |
1.2ПТ-2-55-12,5/3,2 | 12,5 | 3,2 | В | 1470 | 15 | 560 |
1.2Т-2-55-8/5 | 8 | 5 | Г | 970 | 15 | 590 |
1.2Т-2-55-10/4 | 10 | 4 | Г | 1470 | 15 | 590 |
1.2Т-2-55-12,5/2,5 | 12,5 | 2,5 | Г | 1470 | 11 | 550 |
1.2Т-2-55-12,5/3,2 | 12,5 | 3,2 | Г | 1470 | 15 | 590 |
1.3Т-20-2,7 | 0,8-2,0 | 32-100 | Д2 | - | - | 700 |
1.3Т-1/100 | 1 | 100 | Д2-А3 | 730 | 37 | 1300 |
1.3Т-2/100 | 2 | 100 | Д2-А3 | 1470 | 75 | 1350 |
1.3Т-20-3,6 | 0,8-1,6 | 32-100 | Д2 | - | - | 700 |
1.3Т-0,8/80 | 0,8 | 80 | Д2-А3 | 730 | 30 | 1230 |
1.3Т-28-2,9 | 2-4 | 16-63 | Д2 | - | - | 730 |
1.3Т-2/16 | 2 | 63 | Д2-А3 | 730 | 45 | 1410 |
1.3Т-4/32 | 4 | 32 | Д2-А3 | 1470 | 45 | 1300 |
1.3Т-4/63 | 4 | 63 | Д2-А3 | 1470 | 90 | 1470 |
1.3Т-28-3,1 | 2-4 | 16-63 | Д2 | - | - | 720 |
1.3Т-2,5/25 | 2,5 | 25 | Д2-А3; Д2В3 | 970 | 22 | 1080 |
1.3Т-2,5/40 | 2,5 | 40 | Д2-А3 | 970 | 37 | 1250 |
1.3Т-2,5/50 | 2,5 | 50 | Д2-А3 | 970 | 45 | 1320 |
1.3Т-28-3,6 | 1,6-3,2 | 16-63 | Д2 | - | - | 720 |
1.3Т-3,2/16 | 3,2 | 16 | Д2-А3; Д2-В3 | 1470 | 22 | 1050 |
1.3Т-32-2,7 | 3-6 | 50 | Д2; К2 | - | - | 730 |
1.3Т-6/50 | 6 | 50 | Д2-А3; К2-В3 | 1470 | 90 | 1470 |
1.3Т-32-3,1 | 2,5-5,0 | 40 | Д2; К2 | - | - | 720 |
1.3Т-3,2/40 | 3,2 | 40 | Д2-А3; К2-В3 | 970 | 45 | 1310 |
1.3Т-32-3,6 | 2-4 | 25 | Д2; К2 | - | - | 720 |
1.3Т-4/25 | 4 | 25 | Д2-А3; К2-В3 | 1470 | 37 | 1060 |
1.3Т-40-2,9 | 4-8 | 10-32 | Д2 | - | - | 730 |
1.3Т-8/32 | 8 | 32 | Д2-А3 | 1470 | 90 | 1470 |
1.3Т-40-3,6 | 2,7-6,3 |
| Д1; Д2; К2 |
|
| 720 |
1.3Т-6,3/16 | 6,3 | 16 | Д1-А3; К2-А3 | 1470 | 45 | 1200 |
1.3Т-6,3/20 | 6,3 | 20 | Е | 1470 | 55 | 1270 |
1.3Т-45-3 | 5-10 | 20 | Д1; Д2 | - | - | 720 |
1.3Т-10/20 | 10 | 20 | Д2-А3; Д2-В3 | 1470 | 75 | 1420 |
1.3ПТ-50 | 8-16 | 6,3-16,0 | Д1; Д2; К2 | - | - | 660 |
1.3Т-50-3 | 6,3-12,5 | 10-16 | Д1; Д2 | - | - | 720 |
1.3Т-12,5/10 | 12,5 | 10 | Е | 1470 | 55 | 1280 |
1.3Т-12,5/16 | 12,5 | 16 | Е | 1470 | 75 | 1420 |
1.3Т-16/8 | 16 | 8 | Д1-А3 | 1470 | 45 | 1290 |
1.3Т-16/16 | 16 | 16 | Е | 1470 | 90 | 1470 |
1.3Т-63-2,9 | 10-20 | 1,2-10,0 | Д1; Д2 | - | - | 780 |
1.3Т-20/3 | 20 | 3 | Д1-А3; Д2-А3 | 1470 | 22 | 1100 |
1.3Т-20/10 | 20 | 10 | Е | 1470 | 75 | 1450 |
1.3Т-70-2,9 | 12,5-25,0 | 1-8 | Д2 | - | - | 780 |
1.3Т-25/8 | 25 | 8 | Д2-А3 | 1470 | 75 | 1450 |
2.3ПТ-20 | 0,8-1,0 | 32-40 | Ж | - | - | 355 |
2.3ПТ-0,8/32 | 0,8 | 32 | З | 730 | 11 | 650 |
2.3ПТ-1/40 | 1 | 40 | З | 970 | 15 | 650 |
2.3ПТ-25 | 1,25-1,60 | 20-25 | Ж | - | - | 355 |
2.3ПТ-1,25/20 | 1,25 | 20 | З | 730 | 11 | 650 |
2.3ПТ-1,6/25 | 1,6 | 25 | З | 970 | 15 | 650 |
2.3ПТ-28 | 1,6-2,5 | 16 | Ж | - | - | 355 |
2.3ПТ-1,6/16 | 1,6 | 16 | З | 730 | 11 | 650 |
2.3ПТ-2,5/16 | 2,5 | 16 | З | 970 | 15 | 650 |
2.3ПТ-36 | 2,5-4,0 | 10 | Ж | - | - | 370 |
2.3ПТ-2,5/10 | 2,5 | 10 | З | 730 | 11 | 670 |
2.3ПТ-4/10 | 4 | 10 | З | 970 | 15 | 670 |
2.3ПТ-45 | 4,0-6,3 | 6,3 | Ж | - | - | 370 |
2.3ПТ-4/6,3 | 4 | 6,3 | З | 730 | 11 | 670 |
2.3ПТ-6,3/6,3 | 6,3 | 6,3 | З | 970 | 15 | 670 |
2.3ПТ-55 | 6,3-10,0 | 4 | Ж | - | - | 380 |
2.3ПТ-6,3/4 | 6,3 | 4 | З | 730 | 11 | 670 |
2.3ПТ-10/4 | 10 | 4 | З | 970 | 15 | 670 |
2.3ПТ-63 | 8,0-12,5 | 2,5-3,2 | Ж | - | - | 380 |
2.3ПТ-8/3,2 | 8 | 3,2 | З | 730 | 11 | 670 |
2.3ПТ-12,5/2,5 | 12,5 | 2,5 | З | 970 | 15 | 670 |
УН 2/63 | 2 | 63 | Д2-А3 | 970 | 45 | 1500 |
УН 4/32 | 4 | 32 | Д2-А3 | 1470 | 45 | 1300 |
УН 4/63 | 4 | 63 | Д2-А3 | 1470 | 90 | 1560 |
УН 8/32 | 8 | 32 | Д2-А3 | 1470 | 90 | 1560 |
УНП 4/63 | 4 | 63 | Д2-А3 | 1470 | 90 | 1720 |
УПГ 6/10 | 6 | 10 | Д1-А3 | 730 | 22 | 1500 |
* Масса, указана для агрегатов с двигателем общепромышленного исполнения.
А-исполнения Д1.1-А1; Д1.2-А1; Д2.2-А1; К2.2-А1; Д1.1-В1; Д1.2-В1; Д2.2-В1; К2.2-В1.
Б-исполнения Д1.1-А3; Д1.2-А3; Д2.2-А3; К2.2-А3; Д1.1-В3; Д1.2-В3; Д2.2-В3; К2.2-В3.
В-исполнения Д1.2-А1; Д2.2-А1; К2.2-А1; Д1.2-В1; Д2.2-В1; К2.2-В1.
Г-исполнения Д1.2-А3; Д2.2-А3; К2.2-А3; Д1.2-В3; Д2.2-В3; К2.2-В3.
Е-исполнения Д1-А3; Д2-А3; Д1-В3; Д2-В3.
Ж-исполнения Д1; Д2; К2; Д4; К4.
З-исполнения Д1-А1; Д2-А1; К2-А1; Д1-В1; Д2-В1; К2-В1; Д4-А1; К4-А1; Д4-В1; К4-В1.
И-исполнения Д1-В2; Д2-В2; К2-В2; Д4-В2; К4-В2.
Л-исполнения Д1.1; Д1.2; Д2.2; К2.2.
