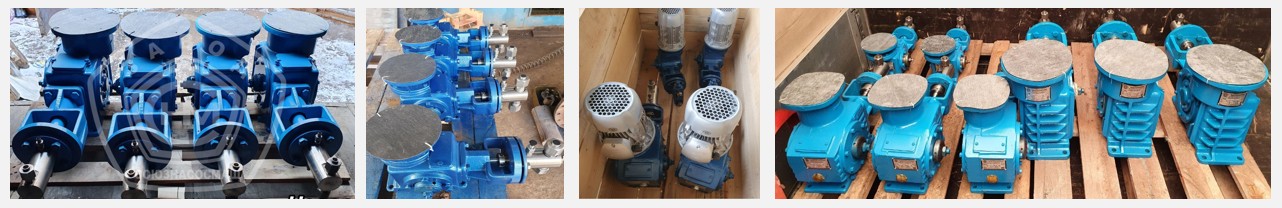

Насосы и агрегаты дозировочные плунжерные предназначены для объёмного напорного дозирования нейтральных и агрессивных жидкостей, эмульсий и суспензий с кинематической вязкостью от 8,5х10–7 до 8х10–4 м2/с (от 0,0085 до 8 Ст), с температурой от 258 К до 473 К (от минус 15 °С до плюс 200 °С и более), с концентрацией твердой неабразивной фазы не более 10% по массе с максимальной плотностью частиц до 2000 кг/м3, с величиной зерна твердой неабразивной фазы не более1% от диаметра условного прохода входного патрубка.

Конструкция

Агрегат НД состоит из привода и насоса. В качестве привода используется электродвигатель. Насосы дозировочные плунжерные серии НД относятся к объёмным. Механизм движения служит для уменьшения числа оборотов приводного вала и преобразования вращательного движения вала электродвигателя в возвратно-поступательное движение ползуна посредством кривошипно-шатунного механизма. Червяк, выполненный за одно целое с валом, расположен вертикально в роликовых подшипниках. Верхний конец вала червяка соединяется муфтой с валом электродвигателя, который монтируется на фланце проставка. Червячное колесо закреплено на валу, имеющем эксцентриковую шейку, на которую надет эксцентрик. Изменяя положение эксцентрика относительно эксцентриковой шейки вала, можно менять эксцентриситет (соответственно и ход плунжера) от максимума до нуля.
  Шатун, надетый на эксцентрик, служит для преобразования вращательного движения вала червячного колеса в возвратно-поступательное движение ползуна, с которым при помощи резьбы (фланца) соединён плунжер. Гидравлическая часть насоса смонтирована В горизонтальном положении на корпусе механизма движения с помощью кронштейна.
  В гидравлической части расположены гидроцилиндр, плунжер, всасывающий и нагнетательный шариковые клапаны и уплотнительное устройство. Корпуса шариковых клапанов, в зависимости от подачи, крепятся к гидроцилиндру при помощи фланцев или на резьбе.
  Уплотнительное устройство состоит из комплекта фторопластовых или резиновых манжет шевронного типа и имеет специальное кольцо (фонарь), предназначенное для подвода промывочной жидкости или устройства гидравлического затвора.
  В гидравлической части, в зависимости от давления нагнетания, манжеты, уплотняющие плунжер и фонарь, поджимаются при помощи стакана нажимного; либо при помощи стакана нажимного и манжет, уплотняющих фонарь, – с помощью нажимной втулки.
  Гидравлическая часть, в зависимости от давления нагнетания, поставляются с установленными фторопластовыми манжетами и грундбуксами из фторопласта; либо с установленными резиновыми манжетами и грундбуксами из текстолита. Назначением промывки является предупреждение преждевременного износа плунжера и уплотнения при использовании агрегата для дозирования эмульсий, суспензий и растворов, склонных к выделению солей и кристаллизации. Гидравлический затвор предотвращает просачивание паров перекачиваемой жидкости через уплотнение в рабочее помещение.
  Для промывки и для гидравлического затвора в большинстве случаев применяется вода, однако выбор и способ подвода промывочной или затворной жидкости определяется видом перекачиваемой среды.

 Пример обозначения агрегата НД:
НД 1,0 100/10 Д14ВМ1 УХЛ4 ТУ У 29.1-38136281-004:2012, где:

  • НД — назначение и конструктивные отличия (насосдозировочный без рубашки обогрева (охлаждения) — НД, насос дозировочный с рубашкой обогрева — НДО, насос дозировочный мембранный НДМ);
  • 1,0 —исполнение по категории точности дозирования (0,5; 1,0; 2,5; без категории);
  • Э — способ регулирования подачи (ручное при остановленном насосе — не обозначается, ручное на ходу — Р, дистанционное с помощью электрического исполнительного механизма — Э, то же с помощью преобразователя частоты — Эч,
  • 100 — подача, л/ч;
  • 10 — давление на выходе из насоса, кгс/см2;
  • Д — исполнение по материалу проточной части (сталь 0Х13 — Д, сталь 12Х18Н10Т — К);
  • 1 — исполнение по виду уплотнения плунжера (шевронными манжетами — 1, сальниковой набивкой — 2);
  • 4 —исполнение по конструкции уплотнения плунжера (с подводом охлаждающей, затворной или промывочной жидкости — 4);
  • В — исполнение по степени взрывозащищенности электродвигателя (общепромышленное — А, взрывозащищенное — В);
  • М1 — индекс модернизации (М1, М2 и т.д.);
  • УХЛ4 — климатическое исполнение и категория размещения (У2, У3, УХЛ4, Т2, Т3) по ГОСТ 15150
  • ТУ У 29.1_38136281_004:2012 - номер технических условий по которым изготавливаются насосы.
