Разработки/проекты

Компанией «Союзнасосмаш» на собственных площадях было освоено производство Колеса рабочего к насосу ЦН 3000-197, черт. Б 4715-03 (ст. 20Х13Л  ГОСТ 2176-77).

- в 2011году разработана документация на насосы и агрегаты насосные центробежные артезианские полупогружные в исполнении М11. В данных насосах получены следующие расчетные показатели:

• В 5 раз увеличен ресурс верхних подшипников и корпуса пяты за счет разгрузки осевой силы и применения щелевых уплотнений рабочих колес;

• В 2 раза увеличен ресурс подшипников скольжения валопровода, за счет замены муфт резьбовых на втулочно-пальцевые.

• Увеличен межремонтный ресурс работы насоса, и значительно облегчен сам ремонт в следствие замены резинометаллических подшипников на графитофторопластовые, и применения коррозионностойких сталей.

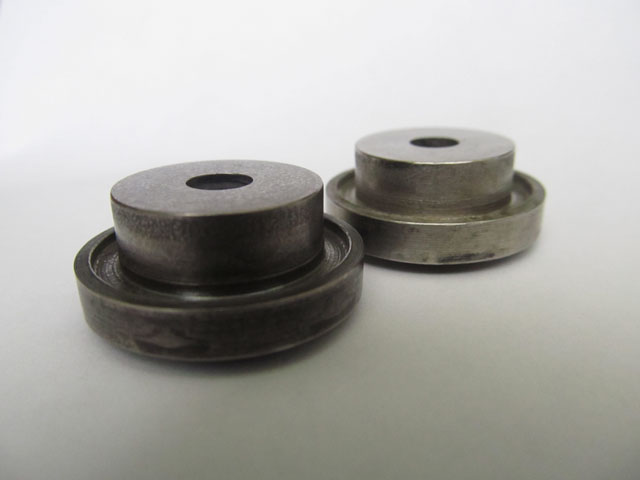

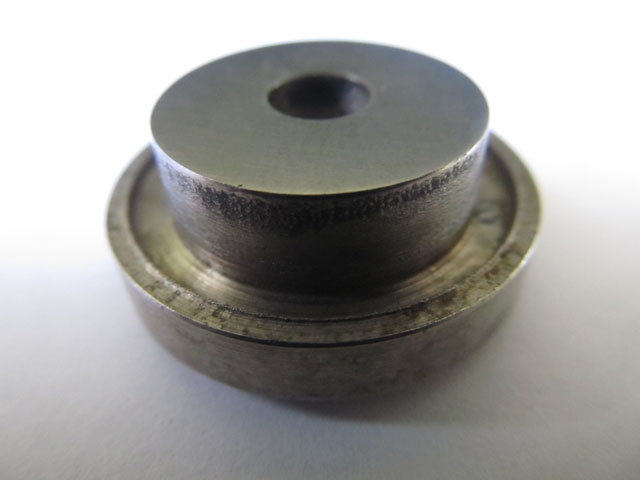

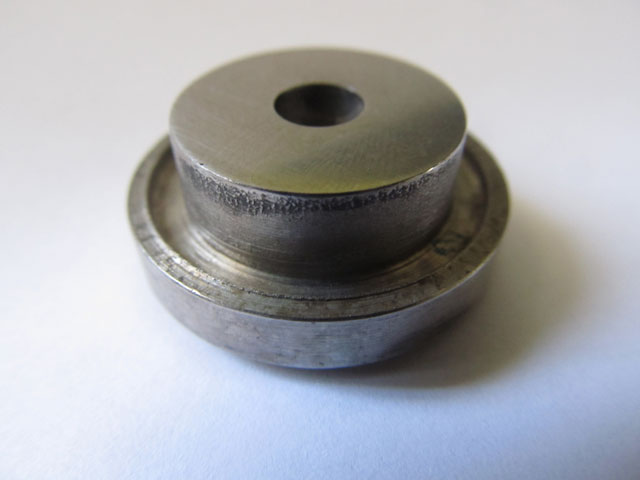

Компанией «СОЮЗНАСОСМАШ» для насоса НД 16/400 была усовершенствована деталь «седло», работающая в агрессивной среде, путем нанесения упрочняющего слоя карбида вольфрама (VC) и карбида хрома (Cr7C3). Толщина покрытия составляет 10-15мкм, твердость после отпуска – HRC=54-55. Оба вида покрытия хорошо зарекомендовали себя в работе. Испытание указанных видов изделий показывает увеличение стойкости в 3-30раз. Например, при работе детали из стали 12Х18Н10Т в узле шарик-седло, стойкость последнего составляет около месяца. Образец с нанесение твердого покрытия работает около года.

Образцы отличаются цветом, а именно карбид вольфрама (VC) имеет золотистый цвет, а карбид хрома (Cr7C3) – белый.

  • 01
  • 02
  • 03

Компанией «СОЮЗНАСОСМАШ» освоино выпуск насосов (агрегатов) центробежных полупогружных НВ (Е) 100/40, предназначенных для перекачивания смеси воды и нефтепродуктов из подземных дренажных ёмкостей с твёрдыми включениями.

Агрегаты изготавливаются в общепромышленном исполнении с уплотнением сальниковой набивкой, а в исполнении для взрывоопасных пожароопасных производств с торцовым уплотнением.

Варианты погружения

L, мм

Масса ,кг

НВ 100/40

НВ(Е)100/40

НВ 100/40

НВ(Е)100/40

L1=2500мм

3860

3870

690

715

L1=3000мм

4360

4370

720

745

L1=3500мм

4860

4870

750

775

L1=4000мм

5360

5370

780

805

L1=4500мм

5860

5870

810

835

L1=5000мм

6360

6370

840

865

L1=5500мм

6860

6870

870

895

L1=6000мм

7360

7370

900

925

L1=6500мм

7860

7870

930

955

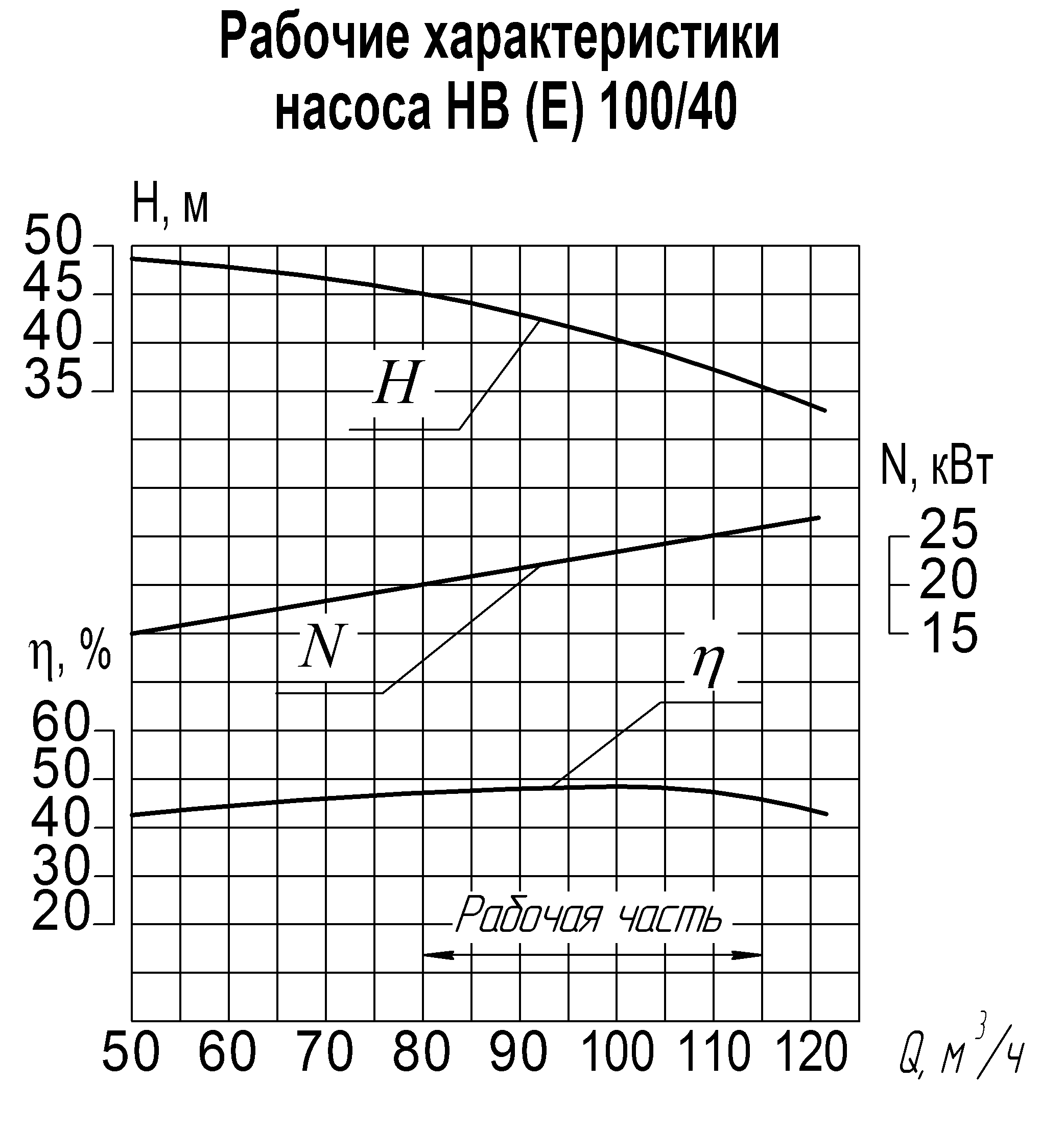

  • characteristics

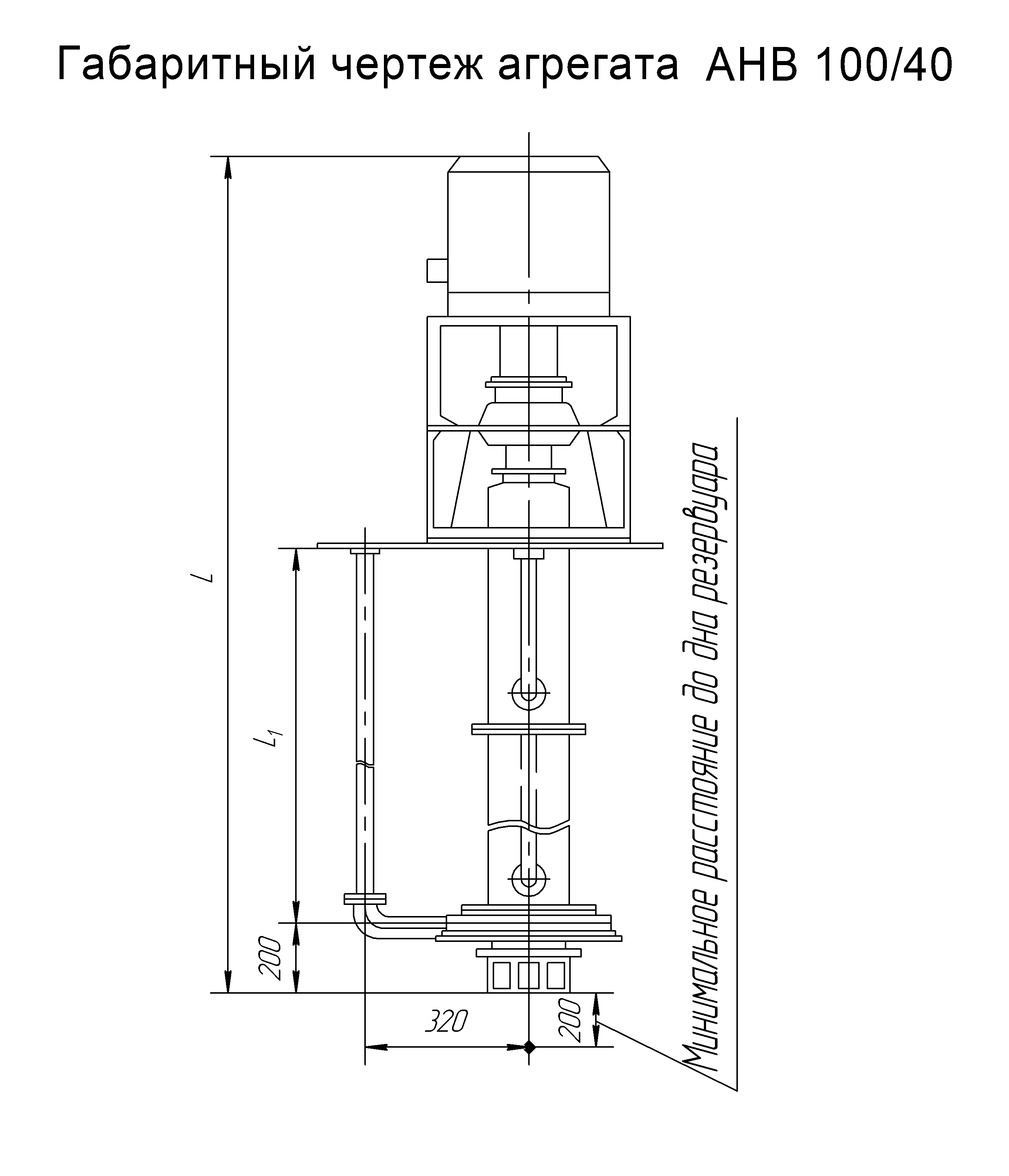

  • drawing
