Назначение

Насосы артезианские нефтеводяные типа 12НА-9х4(1,2,3,5,6), предназначены для перекачивания, а также для откачки из заглубленных резервуаров  нефти и нефтепродуктов, плотностью не более 0,97х103 кг/м3, с кинематической вязкостью от 0,01х10-4 до 0,8х10-4 м2/с, имеющим твердые включения размером до 0,2мм, объемная концентрация которых не превышает 0,2%. Температура перекачиваемых нефтепродуктов  от 258 до 353К (минус 15 плюс 80 С), вязкостью не более 4х10-4 м2/с. Насосы изготавливаются в климатическом исполнении и категории размещения У1; У2; У3; УХЛ4; Т2; Т3, ОМ2, Т5, при эксплуатации по ГОСТ 15150-69.

Насосы, в составе агрегатов в соответствии с ГОСТ 27.003-90, относятся к изделиям общего назначения, вида 1, восстанавливаемым.

Агрегаты выполнены в общепромышленном взрывоопасном исполнении и применяются для перекачивания нефтепродуктов на взрывоопасных и пожароопасных производствах и установках.



Конструкция

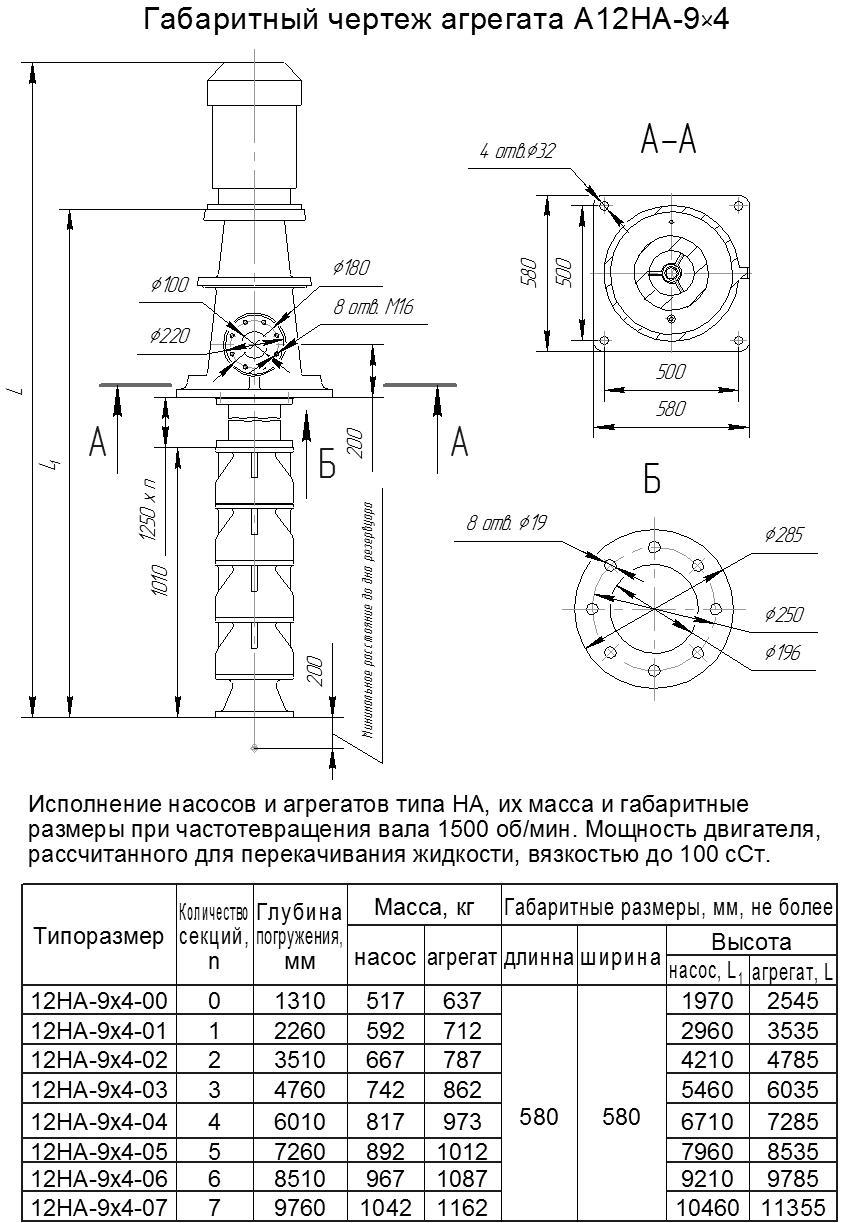

Насос состоит из трех основных узлов: насосной части, напорной колонки и опорной стойки. Электродвигатель устанавливается на опорной стойке. Насос центробежный, секционный, вертикальный с осевым подводом жидкости.
Статор насосной части состоит из корпусов секций и всасывающего патрубка, соединенных между собой с помощью шпилек. Корпус секции насоса является направляющим аппаратом с пространственными лопатками, которые обеспечивают осевой вход жидкости в следующее рабочее колесо, для предотвращения закручивания потока перед входом в первое рабочее колесо во всасывающем патрубке имеются радиальные ребра. Рабочие колеса устанавливаются на вертикальном валу, на конусных разрезных втулках. Рабочие колеса в основном разгружены от осевых усилий, возникающих во время работы насоса. Для этой цели в заднем диске (ступени колеса) выполнены отверстия диаметром 10 мм. В корпусе каждой секции насоса и во всасывающем патрубке установлены подшипники скольжения, смазка которых производится перекачиваемым нефтепродуктом. Втулки подшипников скольжения бронзовые, валы - 30X13 (возможна замена материала адаптированного под конкретные условия эксплуатации), материал проточной части - чугун.

Количество звеньев промежуточного вала зависит от длины напорной колонки.

Соединение отдельных звеньев промежуточного вала осуществляется с помощью  резьбовых муфт, направление нарезки которых противоположно направлению вращения вала насоса во избежание развинчивания. В опорной стойке имеется напорное колено, к которому присоединяется напорный трубопровод. Уплотнение вала в месте выхода из напорного колена осуществлено одинарным торцовым уплотнением, либо сальниковое уплотнение с мягкими набивками.

Обозначение

Насос 12НА(Е)-9х4а-05-В-5-4-М2 УХЛ4 ТУ У 28.1-38136281-001:2014;

Агрегат насосный А12НА(Е)-9х4а-05-В-5-4-М2 УХЛ4 ТУ У 28.1-38136281-01:2014,

где:

А – агрегат насосный нефтеводяной полупогружной, артезианский;

12 – диаметр обсадной трубы, уменьшенной в 25 раз, мм;

НА – насос нефтеводяной полупогружной, артезианский;

(Е) - агрегат, предназначен для эксплуатации во взрывоопасных и пожароопасных производствах (без обозначения - агрегат, предназначен для эксплуатации в не взрыво- и не пожароопасных производствах);

9 – коэффициент быстроходности насоса, уменьшенный в 10 раз;

4 – количество ступеней (рабочих колес) насоса, штук;

а – первая обточка  рабочего колеса (при номинальном диаметре не указывается);

05 – количество секций трансмиссии, штук (вариант погружения);

В -материал основных деталей насоса СЧ20 ГОСТ 1412-85 (варианты исполнения: А - сталь 20ГЛ ГОСТ 21357-87; Д - 20Х13Л ГОСТ 977-88; К - 12Х18Н9ТЛ ГОСТ 977-88);

5 - торцевое уплотнение вала насоса (варианты исполнения: С - сальниковое; СД - сальниковое двойное; 55 - двойное торцевое);

4 – число полюсов электродвигателя при частоте вращения вала 25 с-1 (1500 об/мин);

М2 – вторая модернизация;

УХЛ 4 – климатическое исполнение УХЛ, 4 - категория размещения по ГОСТ 15150-69;

ТУ У 28.1-38136281-01:2014 - номер технических условий, по которым изготавливается насос.

Показатели назначения изделий по параметрам в номинальном режиме работы при перекачивании жидкости с плотностью 1000 кг/м  и температурой до 303 К (до 30°С) и частотой вращения валопровода 1500 об/мин и 1000 об/мин должны соответствовать указанным в таблице данным.

Типоразмер

Наименование

Диаметр
рабочего
колеса,
мм

Подача, м3

3/ч)

Напор,

м

Частота
вращения
об/мин

Мощность

Коэффициент
полезного
действия
агрегата,
КПД, %

Двигатель

Мощность
двигателя, кВт

насос

агрегат

12НА-9х1

217

0,0222 (80)

0,0148 (53)

10

1500

2,9

3,1

52

АИММ(ВА)112М4

5,5

4

1000

0,8

0,81

АИММ 90L6У2

1,5

12НА-9х2

21

1500

6,2

6,4

53

АИММ(ВА)132S4

7,5

9

1000

1,7

1,8

АИММ112МА6У2

3,0

12НА-9х3

32

1500

9,4

9,8

54

АИММ(ВА)132М4

11,0

14

1000

2,7

2,9

АИММ(ВА)112МВ6У2

4,0

12НА-9х4

43

1500

12,7

13,2

55

АИММ(ВА)160S4

15,0

19

1000

3,7

3,9

АИММ(ВА)132S6У2

5,5

12НА-9х5

54

1500

15,0

15,3

56

АИММ(ВА)160S4

15,0

24

1000

4,75

5,11

АИММ132S6У2

5,5

12НА-9х6

65

1500

18,0

18,4

57

АИММ(ВА)160М4

18,5

29

1000

5,6

6,13

АИММ132М6У2

7,5

На весь ряд продукции оформлены следующие разрешительные документы: ТУ У 28.1-38136281-001:2014 (ТУ зарегистрировано в Минпромполитики Украины),  Заключение государственной санитарно-эпидемиологической экспертизы №05.03.02-07/1806, насосы и агрегаты соответствуют требованиям: ТР ТС 010/2011 "О безопасности машин и оборудования", ТР ТС 004/2011 "О безопасности низковольтного оборудования", ТР ТС 020/2011 "Электромагнитная совместимость технических средств". Декларация о соответствии: ТС № RU Д-UA.AУ04.В.15746. Разрешение Госпроманадзора Республики Беларусь №11-1-329-2013 на изготовление и применение в на объектах ГПН РБ.
