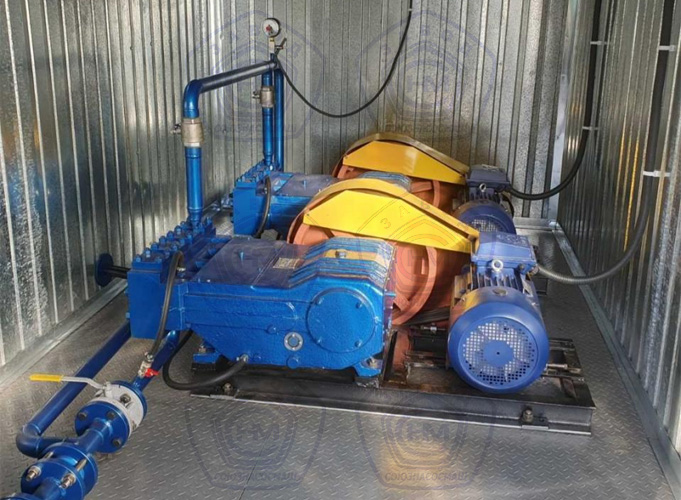

Установки насосные блочные автоматизированные (далее по тексту УНБ) предназначены для перекачки и/или подачи в скважины СПВ (сопутствующей пластовой воды), а также других, подобных указанным продуктам вязкостью от 0,0085 до 8 см2/с и температурой не более 40°С. Принцип работы установки насосной блочной для закачки пластовой воды состоит в том, что вода, отделенная от газа на предыдущих стадиях подготовки, очищается от механических примесей и под высоким давлением подается в скважину. Для создания давления используются насосные агрегаты, которые могут быть размещены как на открытой площади – исполнение УХЛ1 (согласно ГОСТ 15150), так и под навесом – исполнение УХЛ2, или в середине блочной станции исполнения УХЛ3, и УХЛ4 соответственно. Насосные станции могут быть блоковыми или модульными, т.е. состоять из отдельных блоков или соединяемых между собой модулей. Размещение составных частей УНБ, устройство фундаментов, заземление и молниезащита осуществляется по индивидуальному проекту, разработанному проектной организацией в соответствии с требованиями Заказчика.
Содержание плотных неабразивных частиц в перекачиваемой жидкости не должно превышать 0,2% по массе, допускаются размеры не более 0,2 мм. Плотность частиц не более 1300 кг/м3.
УНБ производятся в общепромышленном или взрывозащищенном исполнении, в зависимости от условий эксплуатации, вида перекачиваемой жидкости. Класс взрывоопасности помещения и условий эксплуатации оборудования согласовывается с Заказчиком.
Пример расшифровки наименования установки УНБА-О-2,5-10-У4
УНБ – установка насосная блочная
А – автоматизированная,
О – с обогревом
2,5 – номинальная подача, м3/час
10 – номинальное давление, МПа
У4 – климатическое исполнение и категория размещения согласно ГОСТу 15150
Технические характеристики
Основные параметры установок УНБ указаны в таблице 1. Под заказ возможно изготовление УНБ с другими параметрами, с учетом конкретных потребностей Заказчика и условий эксплуатации оборудования.
Таблица 1 (начало)
Наименование | Размер показателей для установок*** | ||||||
Показателей и размерность | УНБ 1/40 | УНБ 1,6/25 | УНБ 2,5/10 | УНБ 2,5/60 | УНБ 4/10 | УНБ 6,3/6,3 | УНБ 10/4 |
1. Типоразмер основного агрегата | 2,3ПТ 1/40 | 2,3ПТ 1,6/25 | 2,3ПТ 2,5/10 | 2,3ПТ 2,5/16 | 2,3ПТ 4/10 | 2,3ПТ 6,3/6,3 | 2,3ПТ 10/4 |
2.Число основных (рабочих) агрегатов. | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
3. Количество резервных агрегатов. | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
4. Суммарная подача установки (основных агрегатов), м3/ч. | 1 | 1,6 | 2,5 | 2,5 | 4 | 6,3 | 10 |
5.Рабочее давление на выходе установки (основных агрегатов), МПа. | 40 | 25 | 10 | 16 | 10 | 6,3 | 4 |
6. Максимальная мощность, потребляемая установкой, не более, кВт* | 39 | 39 | 29 | 39 | 39 | 39 | 39 |
7.Масса, не больше, кг**. | 3500 | 3500 | 3500 | 3500 | 3500 | 3500 | 3500 |
Таблица 1 (продолжение)
Наименование | Размер показателей для установок*** | ||||||
Показателей и размерность | УНБ 2/63 | УНБ 2/100 | УНБ 2,5/25 | УНБ 2,5/50 | УНБ 3,2/16 | УНБ 3,2/40 | УНБ 4/32 |
1. Типоразмер основного агрегата | 1,3 Т- 2/63 | 1,3 Т- 2/100 | 1,3 Т- 2,5/25 | 1,3 Т- 2,5/50 | 1,3 Т- 3,2/16 | 1,3 Т- 3,2/40 | 1,3 Т- 4/32 |
2.Число основных (рабочих) агрегатов. | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
3. Количество резервных агрегатов. | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
4. Суммарная подача установки (основных агрегатов), м3/ч. | 2 | 2 | 2,5 | 2,5 | 3,2 | 3,2 | 4 |
5.Рабочее давление на выходе установки (основных агрегатов), МПа. | 63 | 100 | 25 | 50 | 16 | 40 | 32 |
6. Максимальная мощность, потребляемая установкой, не более, кВт* | 110 | 170 | 60 | 120 | 74 | 120 | 120 |
7.Масса, не больше, кг**. | 4500 | 4500 | 4500 | 4500 | 4500 | 4500 | 4500 |
Таблица 1 (продолжение)
Наименование | Размер показателей для установок*** | ||||||
Показателей и размерность | УНБ 4/63 | УНБ 6/50 | УНБ 8/32 | УНБ 10/20 | УНБ 12,5/10 | УНБ 16/16 | УНБ 20/10 |
1. Типоразмер основного агрегата | 1,3 Т- 4/63 | 1,3 Т- 6/50 | 1,3 Т- 8/32 | 1,3 Т- 10/20 | 1,3 Т- 12,5/10 | 1,3 Т- 16/16 | 1,3 Т- 20/10 |
2.Число основных (рабочих) агрегатов. | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
3. Количество резервных агрегатов. | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
4. Суммарная подача установки (основных агрегатов), м3/ч. | 4 | 6 | 8 | 10 | 12,5 | 16 | 20 |
5.Рабочее давление на выходе установки (основных агрегатов), МПа. | 63 | 50 | 32 | 20 | 10 | 16 | 10 |
6. Максимальная мощность, потребляемая установкой, не более, кВт* | 210 | 210 | 210 | 180 | 140 | 210 | 180 |
7.Масса, не больше, кг**. | 4500 | 4500 | 4500 | 4500 | 4500 | 4500 | 4500 |
*- может изменяться в зависимости от комплектования блока электроприборами (Шкафы управления, частотные преобразователи, электрообогревающие приборы, освещение, приборы автоматизации запорной арматуры, учета и прочее).
** - дана ориентировочно, может изменяться в зависимости от типа/вида электродвигателей, комплектования блока электроприборами, грузоподъемными механизмами, видами утеплений стен блока и т.п.
*** - под заказ возможны другие исполнения блочных установок, а также комплектация установок:
- одноплунжерными насосами типа НД, или НДМ (мембранный);
- секционными насосами типа ЦНС;
– центробежными насосами типа К, типа Д.
Габаритные размеры установок не должны быть больше:
длина - 6210 мм,
ширина – 3200мм,
высота (без узлов и деталей, снимаемых при транспортировке) – 4000 мм.
УНБ состоят из следующих компонентов:
- блок очистки воды (фильтр),
- блок насосов (насосные агрегаты: рабочие и резервные),
- Блок электропитания и автоматики (Шкаф управления, росходомер и прочее).
Количество компонентов и тип каждого Блока, размещение составных частей УНБ, обустройство фундаментов, заземление и молниезащита подбирается с учетом требований Заказчика. осуществляется по индивидуальному проекту, разработанному проектной организацией и соглашается тремя сторонами: Проектной организацией, Заказчиком и Исполнителем.
Насосные агрегаты в составе УНБ по договоренности с Заказчиком поставляются в исполнении В- гидравлическая часть насоса из чугуна Сч20, Д – гидравлическая часть насоса в сборе из стали типа 20Х13 (AISI 420), К – гидравлическая часть насоса в сборе из стали типа 14 блока гидравлического – из стали типа 20Х13 (AISI 420) / все сменные части, входящие в состав корпуса – из стали типа 14Х17Н2 (AISI 431).
